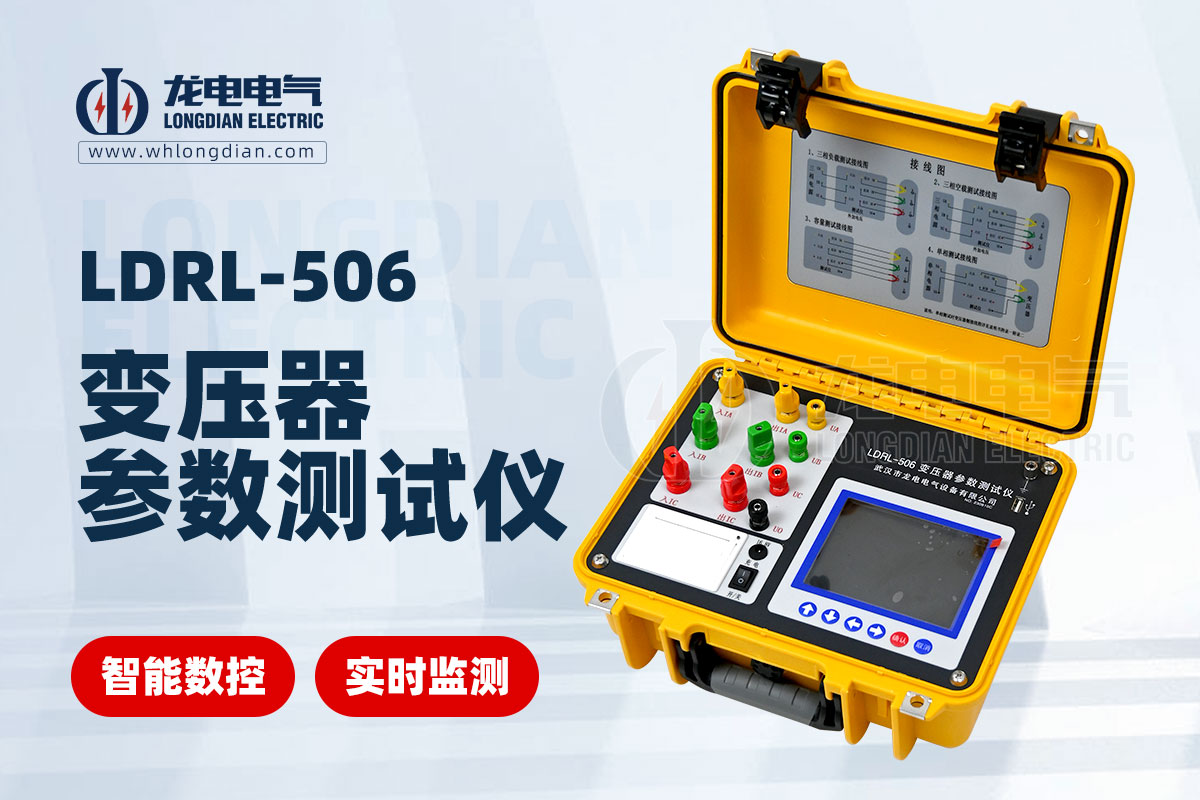

變壓器容量測試儀用于準確測量和評估電力變壓器的容量、空載及短路損耗，確保電力系統的穩定運行。變壓器容量測試儀具體工作原理如下：

① 測量繞組參數

◆ 電壓測量
變壓器容量測試儀配備有高精度的電壓測量模塊，能夠準確測量變壓器一次側和二次側繞組兩端的電壓值。它通過與繞組連接合適的測試線，利用分壓等原理將高電壓信號轉換為測試儀內部能夠準確測量的合適范圍的電信號，再經過模數（A/D）轉換，將模擬電壓信號轉化為數字信號，以便后續的微處理器進行處理和分析。

◆ 電流測量
對于流過變壓器繞組的電流，測試儀采用了電流互感器或者分流器等元件來進行測量。電流互感器可以按照一定的變比將大電流轉換為小電流，方便測量和保護后續測量電路；分流器則是利用了電流通過電阻時產生的電壓降來間接測量電流，同樣經過相應的信號調理電路以及 A/D 轉換后，把電流信號數字化供后續處理。

◆ 電阻測量
通過向變壓器繞組施加合適的直流電壓，然后測量流過繞組的電流，再根據歐姆定律來計算繞組的直流電阻?；蛘卟捎秒姌蚍ǖ雀鼮榫_的測量方法，例如常用的惠斯通電橋，通過調節電橋平衡來精確測量繞組電阻，獲取到的繞組電阻數據有助于分析變壓器繞組的狀態以及參與到容量計算中。

② 數據分析與容量計算

◆ 空載損耗與空載電流測量
在變壓器空載運行時（即二次側開路），測試儀測量一次側的輸入電壓、輸入電流以及所消耗的功率等參數，從而得到空載損耗和空載電流?？蛰d損耗主要是鐵芯中的磁滯損耗和渦流損耗，通過對空載損耗和空載電流的分析，可以了解變壓器鐵芯的性能和質量等情況，這些數據是計算變壓器容量的重要依據之一。

◆ 負載損耗與短路阻抗測量
將變壓器二次側短路，在一次側施加一定的電壓，使繞組中流過額定電流，此時測量一次側的電壓、電流以及所消耗的功率，得到負載損耗和短路阻抗。負載損耗反映了變壓器在負載狀態下繞組的電阻損耗等情況，短路阻抗則與變壓器的性能以及容量等密切相關。

◆ 基于標準公式計算容量
根據電力行業相關標準以及既定的數學公式，結合上述所測量到的諸如空載損耗、空載電流、負載損耗、短路阻抗以及繞組的電壓、電流、電阻等諸多參數，通過計算來最終確定變壓器的容量。

為了確保變壓器容量測試儀測量結果的準確性，儀器本身需要定期進行校準。校準過程中，會使用高精度的標準電壓源、標準電流源以及已知標準容量的校準變壓器等設備，對測試儀的電壓測量、電流測量、損耗測量以及容量計算等各項功能進行校準和比對，調整其內部的參數和算法，使其測量誤差控制在允許的范圍內，從而保證在實際測試不同變壓器容量時能夠提供可靠的數據。
